Fräsen, Drehen, Bohren und Schweißen für Industrie und Handwerk

Rohrbandschleifer Serie RBSpro
*Gebrauchsmuster geschützt

Handlich, professionell, innovativ.
D
urch die innovative Konstruktion des Grundkörpers und durch Verwendung von Schleifbändern der 600er Serie ist jetzt eine vertikale und dadurch sehr ergonomische Maschinenhaltung bei der Rohrbearbeitung möglich. Die Führungsbewegung erfolgt mit dem oberen Halteknopf. Durch die kurze Bauform des Halteknopfes können auch bereits montierte Handläufe geschliffen werden . Es können sehr einfach, ohne umzugreifen, die Radien der Rohrbögen außen und innen bearbeitet werden.

Lieferbar als Universal-Anbausatz RBS650pro, RBS760pro passend für viele drehzahlregelbare Winkelschleifer oder als Komplettmaschinen RBS650pro-WS und RBS760pro-WS.

Abb. RBS650pro beim Rohrschleifen 42,4mm

Die Anbausätze werden am Aufnahmeflansch (Klemmflansch) des Schleif- bzw. Funkenschutz Ihres Winkelschleifers geklemmt. Der Durchmesser des Klemmflansches sollte zwischen 41mm und 54mm sein. Demontieren Sie bitte dazu den Schleifschutz, messen Sie den Durchmesser und teilen Sie uns bitte diesen Durchmesser mit.  Der passenden Adapterring zur Montage wird dann Ihrer Bestellung mitgeliefert.

Das Schleif-/ Vliesband erfasst das Rohr um ca. 120 Grad
(Beim 650er,  ca. 180Grad beim 760er) bei 42,4er Rohr . Da die Schleifwirkung beim Rohrbandschleifer immer in Andruckrichtung des Schleifbandes wirkt, bedeutet dies, dass Sie an den Flanken immer deutlich weniger Abtrag haben als an der Druck- bzw. Angriffsfläche. Eine Schwenkbewegung sowohl nach vorne als auch nach hinten sowie nach links und rechts um das Rohr ist wie bei allen handgeführten Rohrschleifern unablässig um ein gleichmäßiges Schleifbild zu erhalten.

Das Schleif-/Vliesband wird außen an den Umlenkrollen geführt. Ein Abspringen des Schleif-/Vliesbandes ist auch in engen Radien dadurch weitestgehend ausgeschlossen. Die Umlenkrollen sind so gefertigt, dass auch die schmalen 15er Schleif- und Vliesbänder geführt werden.

TiP.: Das Schleifband an der Klebestelle in Schleifrichtung einschneiden und dann auseinanderziehen. So können schmale Schleifbänder hergestellt werden.


Technische Daten RBS650pro-WS und *.pro-WS
-800W, doppelt untersetzes Getriebe, daher sehr hohes Drehmoment
-Drehzahlbereich: 500 - 2800U/min, ideal zur Edelstahlbearbeitung.

Lieferbare Systeme/ und in div. Kombinationen
-
Anbausatz RBS650pro*
- Anbausatz RBS760pro*
- Komplettmaschine RBS650proWS
- Komplettmaschine RBS760proWS
- Satiniermaschine SAT100proWS
- Bandfeile MBF600proWS BOSCH
- Anbausatz Bandfeile MBF600pro
- Hand-Bandschleifer HB450proWS

und in verschiedenen Kombinationen zum Aktionspreis. Bitte per Mail anfragen.
*für den Anbausatz benötigen wir den Durchmesser der Schleifschutzaufnahme (Klemmflansch) Ihres Winkelschleifers. Bitte messen Sie diesen Durchmesser und teilen Sie ihn bei Ihrer Bestellung mit. Ansonsten wird der Anbausatz passend für 54mm, 52mm und 51mm ausgeliefert.

Bandfeile MBF600proWS BOSCH

mbf600pro bosch

Anbausatz Bandfeile MBF600pro

mbf600pro anbausatz
RBS650proWS-SAT100proWS

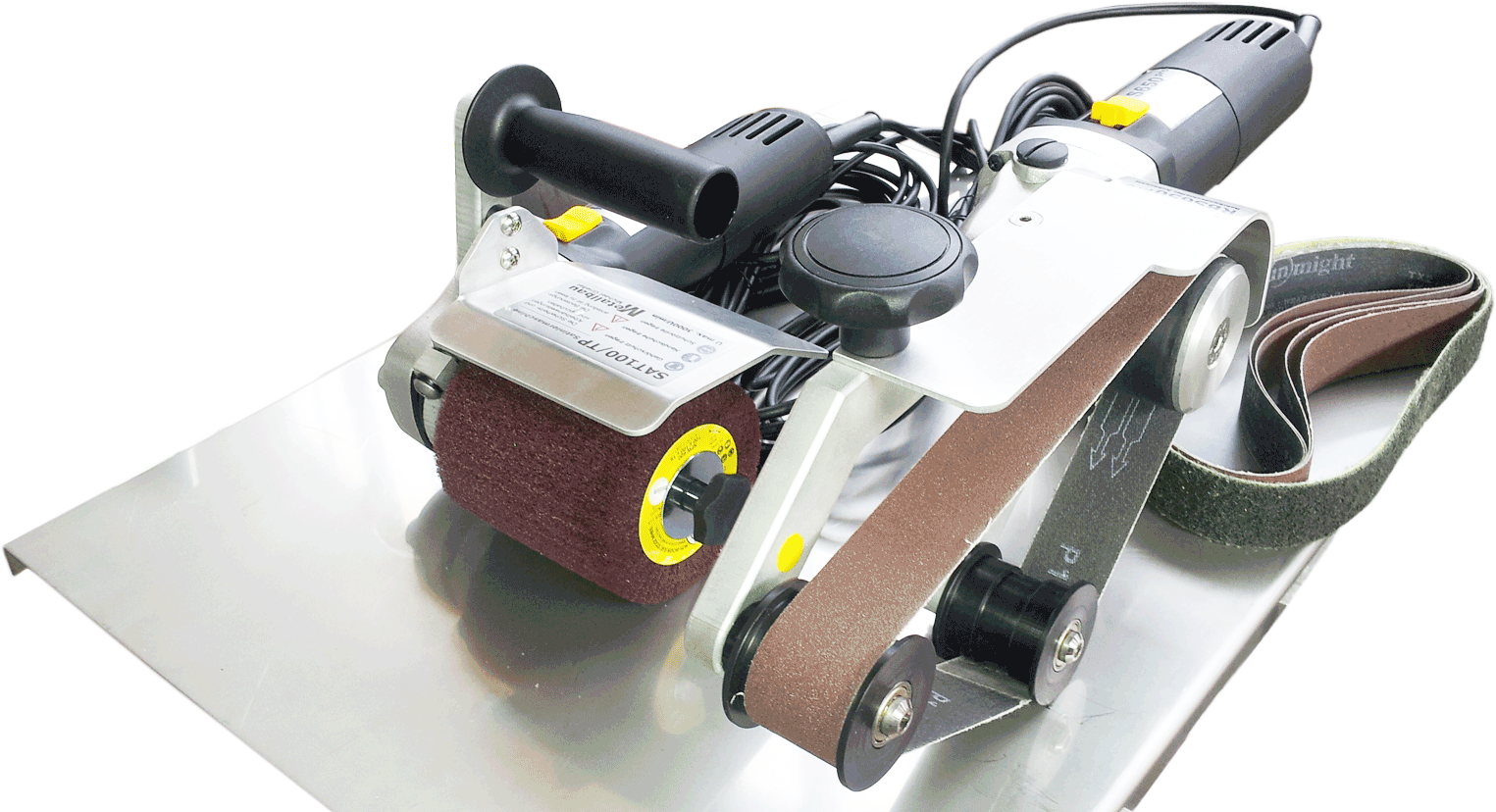

Abb. SET 3 RBS650pro-WS und SAT100-WS als Komplettmaschinen

RBS760proWS

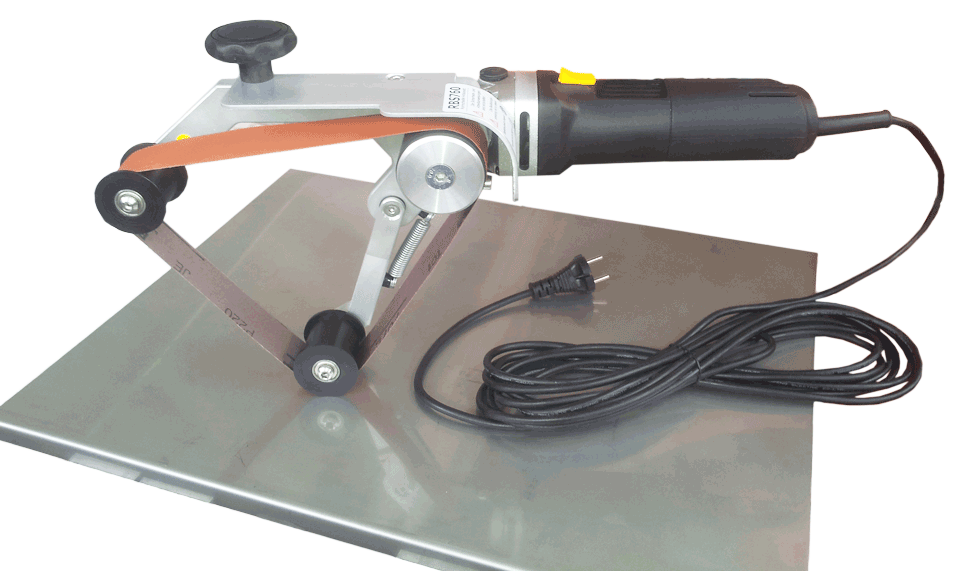

Abb. RBS760pro-WS Komplettmaschine

diverse Winkelschleifer

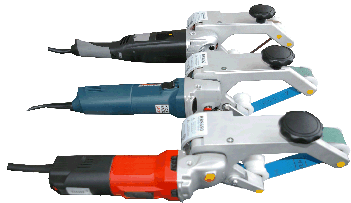

Abb. RBS650pro Anbausatz an div. drehzahlregelbaren Winkelschleifern

sat100pro-WS2

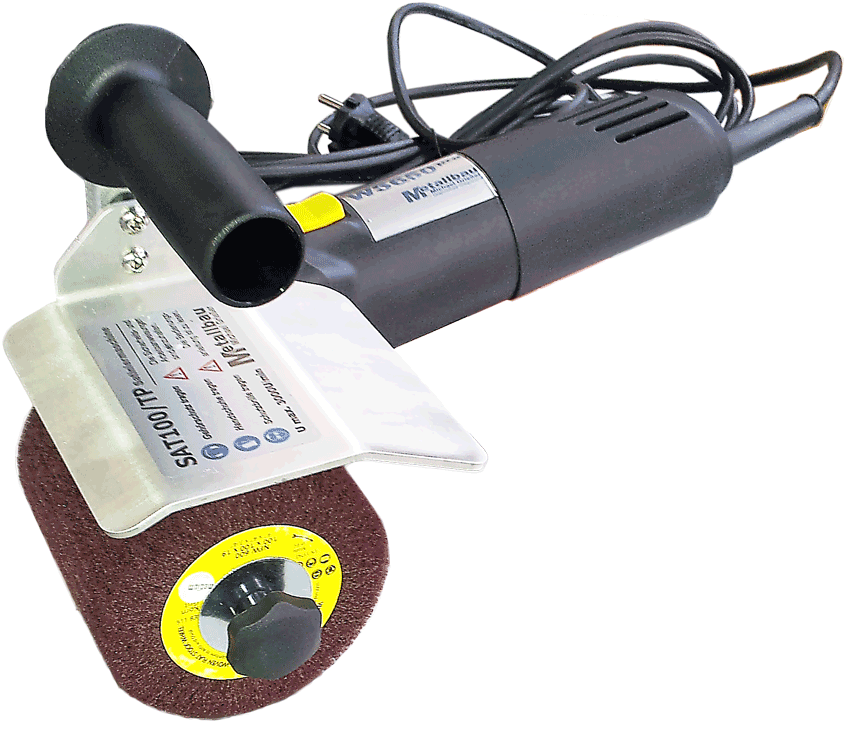

Abb. Satiniermaschine SAT100proWS

Metallbau Michael Grießer

Abb.: Rohr 30x2 geschweißt

Metallbau Michael Grießer

Abb.: Rohr 30x2 geschliffen Bandfeile MBF600pro

Metallbau Michael Grießer

Abb.: Rohr 30x2 geschweißt am Rundschweißtisch RSS20-200pro

Metallbau Michael Grießer

Abb.: Rohr 30x2, Schweißnaht vorgeschliffen K60 mit Bandfeile MBF600pro
am Rundschweißtisch RSS20-200pro
